Как установить розетку в подрозетник

Приступая к монтажу розеток и выключателей, не забудьте их обесточить!

обрезка проводов

Розетки для скрытой проводки устанавливаются в монтажные коробки - подрозетники, в которые через специальные отверстия проведены электрические провода. При монтаже подрозетников, провода обычно оставляются с запасом, поэтому подрезаем их до необходимой длинны - приблизительно 10 сантиметров. Если оставить их слишком длинными, то будет трудно вставлять розетку в подрозетник.

зачистка проводов

Зачистим концы проводов от изоляции приблизительно на 8 мм. Если нет специального инструмента, можно воспользоваться ножом или бокорезами.

соединительные провода

В нашем блоке из трех розеток есть только входящий и выходящий провода, поэтому необходимо подготовить соединительные провода, для коммутации всех трех розеток. Длина соединительных проводов 15 - 18 см.

блок из трех подрозетников

Просовываем подготовленные соединительные провода в специальные отверстия между подрозетниками. Теперь в каждом подрозетнике у нас по два провода, каждый из которых, состоит из трех жил.

подсоединение проводов к розетке

Теперь подсоединяем провода попарно к контактам розетки. Провод заземления (обычно желто-зеленого цвета) подсоединяется к центральному контакту.

соединение проводов в розетке

Остальные провода подсоединяются попарно к оставшимся двум контактам. Главное - не путать цвета.

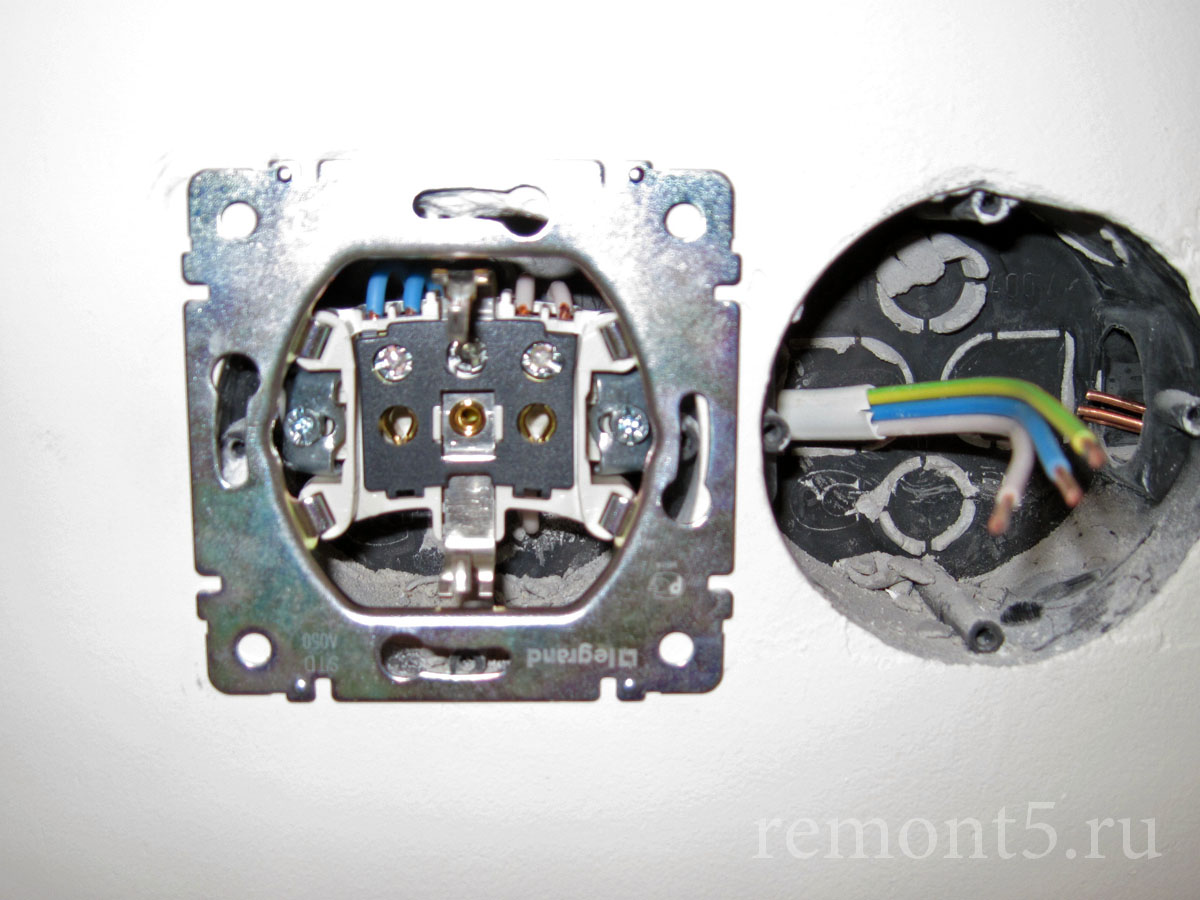

установка розетки в подрозетник

Распределяем провода в коробке так, чтобы они легко складывались в подрозетнике и не попали при этом под боковые пружинные фиксаторы розетки.

розетка установлена в подрозетник

Плотно прижав розетку к подрозетнику, закручиваем винты пружинных фиксаторов.

розетки установлены в подрозетники

Остальные розетки устанавливаются аналогичным образом. Можно дополнительно прикрепить розетки саморезами к подрозетникам. Для этого в подрозетниках и розетках предусмотрены специальные отверстия.

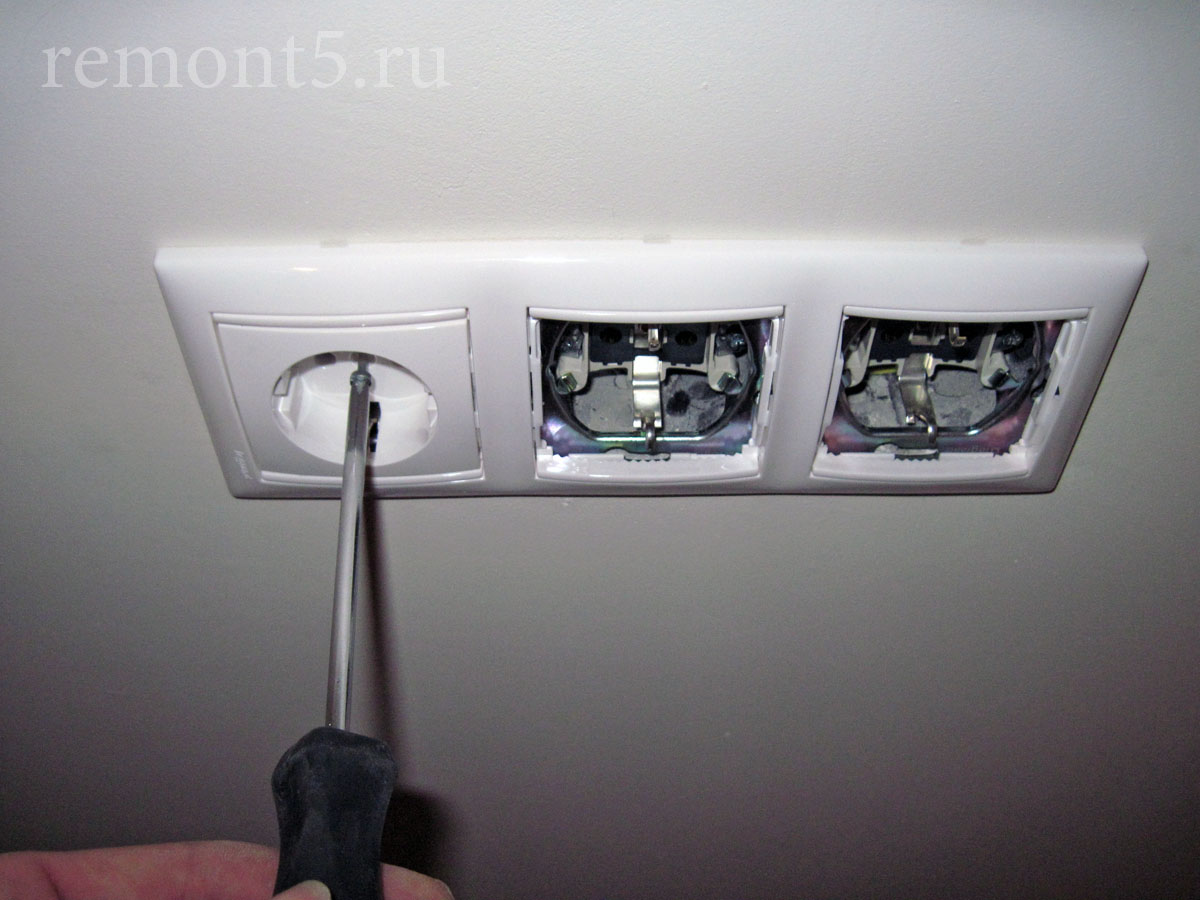

установка декоративной рамки розеток

Осталось установить декоративные рамки и лицевые накладки розеток. Если розетки установлены правильно, то рамка ставится легко, плотно прилегая к стене. В противном случае, регулировкой винтов пружинных фиксаторов, добейтесь правильного расположения розеток.

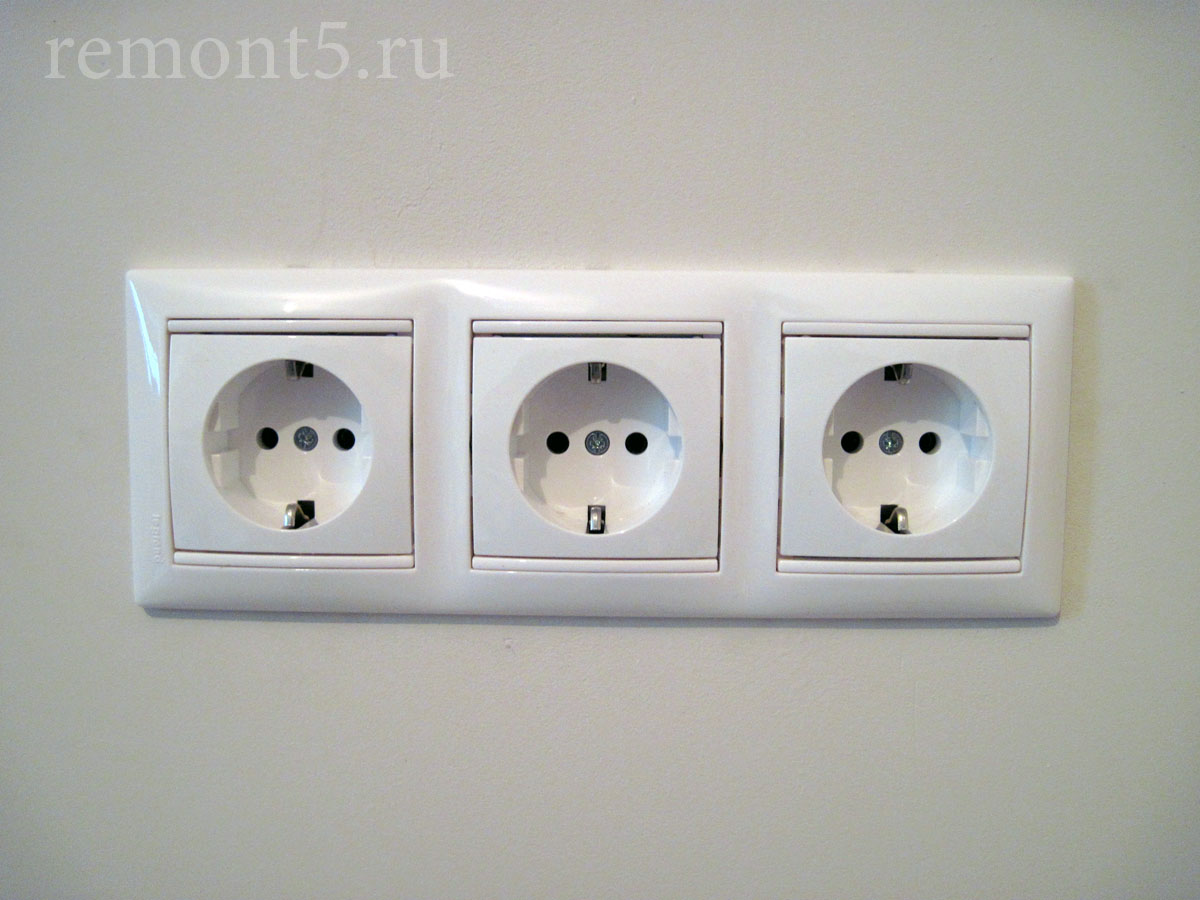

блок из трех розеток

Блок из трех розеток установлен.
