Самодельный распиловочный станок для древесины.

Станок для распиловки самодельный
Михаил - придумал и сделал распиловочный станок

В нашей работе по ремонту квартир часто приходится иметь дело с деревообработкой, особенно когда ремонт приближается к завершению. В этот период производится установка межкомнатных дверей, укладка паркета или паркетной доски, ламината, установка плинтусов, сборка и установка мебели. Часто требуется отпилить что-нибудь деревянное и при этом ровно. Переносные инструменты, такие как лобзик или циркулярная пила, конечно выручают в подобных случаях, но конкурировать по удобству и точности распила со стационарным станком для распиловки они не могут, даже с самодельным. Поэтому нам всегда хотелось обзавестись таким агрегатом. Даже подумывали о приобретении готового станка, но как то не попадалось ничего соответствующего нашим требованиям. Помог случай, как говорится: не было бы счастья, да несчастье помогло. На нашей циркулярной пиле сломалась крепление к металлической станине, то есть мотор работает, диск крутится, а упора нет, чуть было не выкинули аппарат. Вот Михаил и задумался о том как применить вышедший из строя инструмент. Тем более он давненько подумывал о самодельном распиловочном станке. Поколдовал некоторое время, покумекал и сделал легкую и удобную распиловку, да к тому же еще и совершенно бесплатную.

Распиловочный станок из старой циркулярки

Конструкция самодельной распиловки.

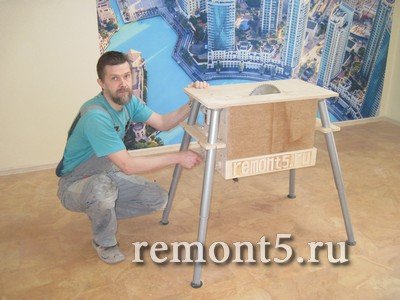

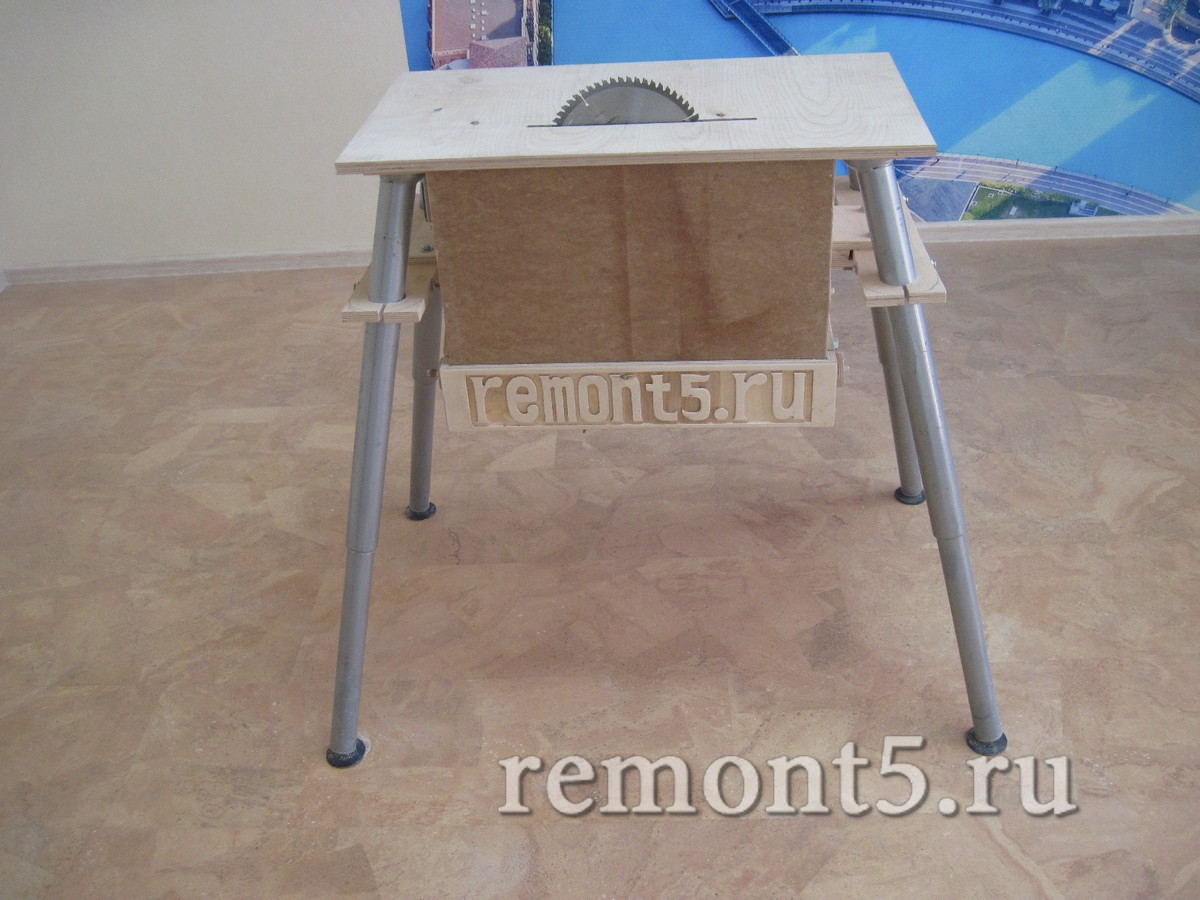

Станок получился на удивление удачным, а главное мобильным, что при нашей работе немаловажно. Сделан на базе разборного стола из «Икеи» с выдвигающимися ножками. Его легко можно доставить на объект и использовать по назначению. В собранном виде аппарат занимает совсем мало места и помещается в багажник легкового автомобиля. Все сменные диски и прочее, помещаются внутри кожуха. За счет того, что основным материалом для изготовления распиловочного станка послужила 10 миллиметровая фанера, он получился очень легким, но в то же время достаточно точным и крепким. В конструкции предусмотрен съемный ящик для сбора пыли и даже место для хранения аксессуаров.

Распиловочный станок сделанный своими руками

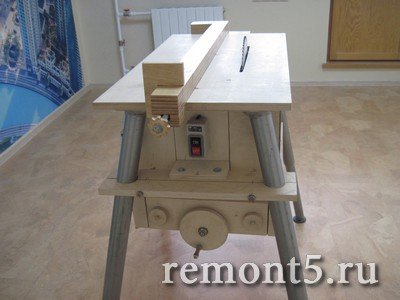

Кнопка включения и регулировка выхода диска.

Устройство самодельной распиловки

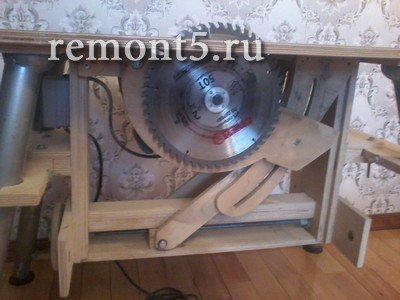

Червячный механизм регулировки глубины пропила.

Ранее мы уже использовали эту циркулярную пилу в качестве стационарной распиловки. Так поступают многие столяры. Станина циркулярной пилы прикручивается к листу фанеры или ДСП, делается пропил для диска, Затем лист переворачивается и закрепляется на ножках. Кнопка пилы фиксируется в нажатом положении и простейшая распиловка готова. Для регулировки выпуска пилы используется штатный механизм самой циркулярки. В нашем случае пришлось изобрести новый, но это и к лучшему. С помощью червячного механизма собственной конструкции, выпуск диска регулируется очень точно и плавно, что позволяет делать на станке много разных операций. Легко можно выбрать четверть, сделать ровную проточку на заданную глубину, шиповое соединение деталей. Регулировка производится вращением ручки на торце распиловочного станка. Туда же вынесена кнопка включения, что обеспечивает безопасность при работе. Надо сказать, что точность распила на нашем станке намного выше, чем при работе с закрепленной циркуляркой. Поверхность распиловочного стола отполирована и покрыта составом на основе масла и воска для защиты от влаги и лучшего скольжения деталей при подаче.

Самодельный циркулярный стол

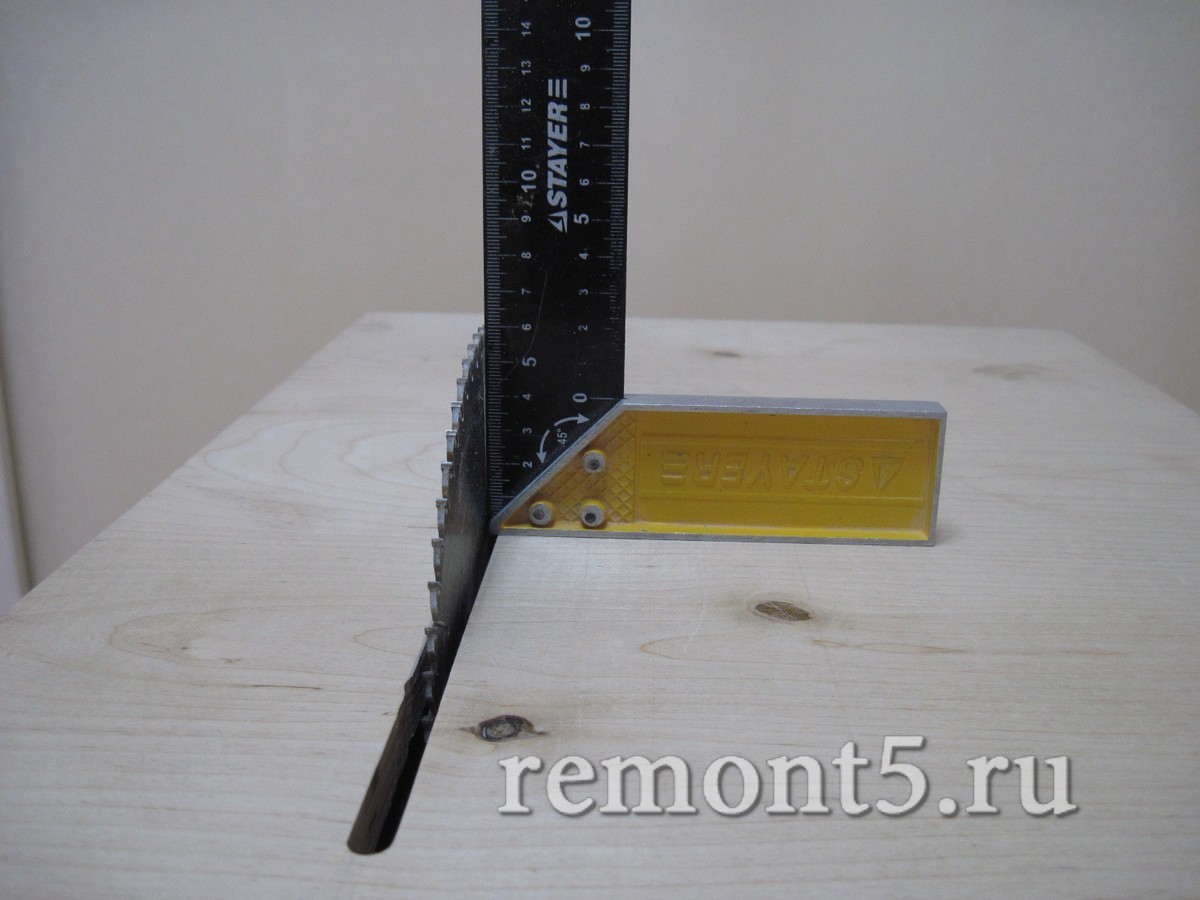

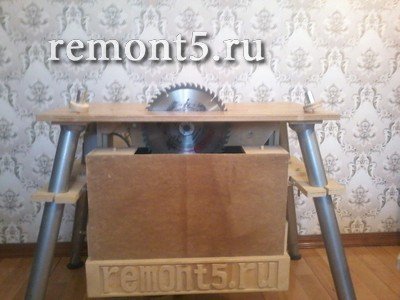

Диск строго перпендикулярен к циркулярному столу.

Система пылеудаления самодельного распиловочного станка.

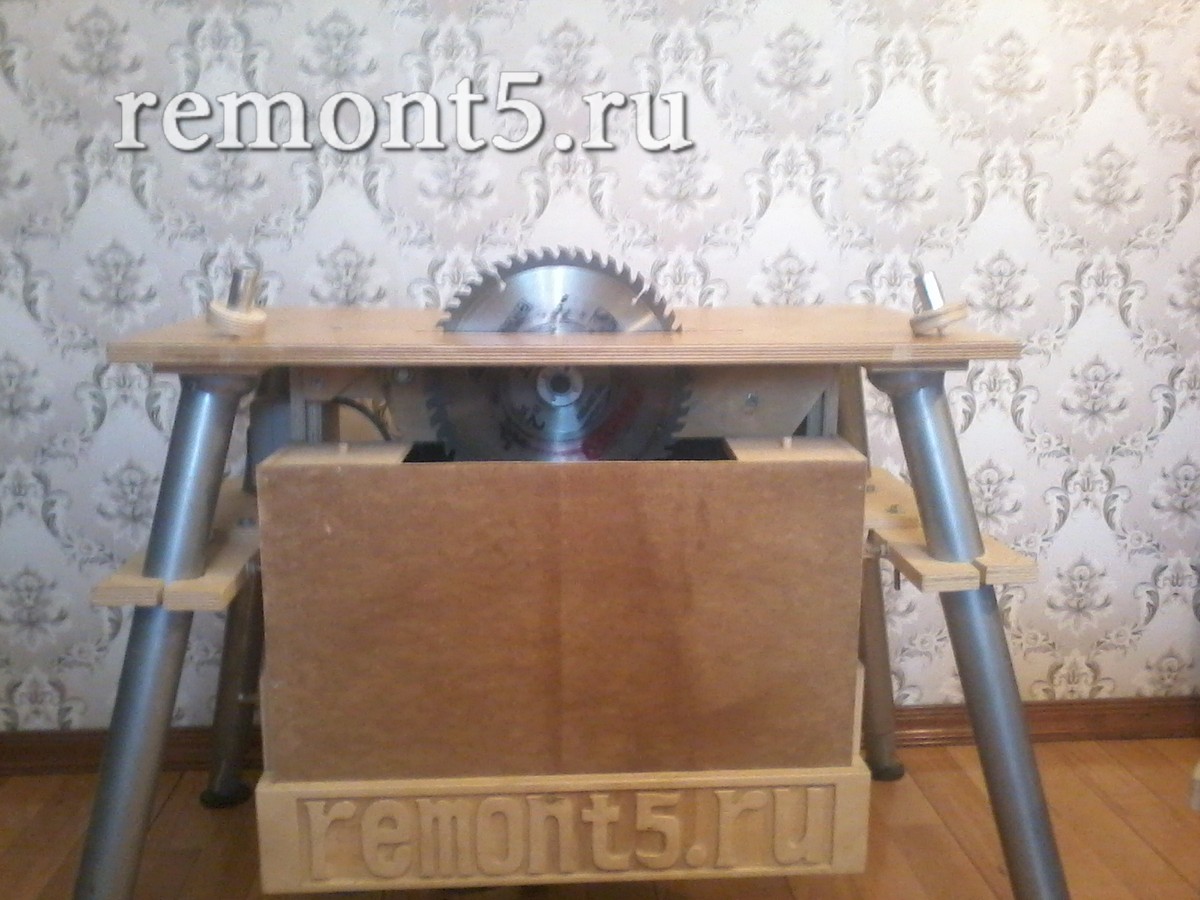

Снизу механизм пилы закрыт кожухом из фанеры и оргалита. Большая часть опилок при работе распиловочного станка именно сюда и попадает, внизу ящика сделано отверстие, куда можно подставить ведро или мешок для сбора пыли. Отверстие можно заткнуть пробкой при небольших объемах работ и собирать опилки только в ящик. Сам кожух легко снимается для вытряхивания и очистки. Съемный кожух закрывает только зону где находится режущий диск станка, а двигатель находится в другом отсеке и не подвергается разрушающему действию пыли. При интенсивной работе в кожухе накапливается очень много опилок, что свидетельствует о хорошей пылевой защите. В противном случае вся эта пыль разлеталась бы по помещению. По ощущениям, древесной пыли стало намного меньше, чем при работе циркулярной пилы без кожуха. В дальнейших планах по усовершенствованию конструкции станка есть оснащение его крыльчаткой или вентилятором для еще лучшего пылеудаления.

Самодельный распиловочный станок с системой сбора пыли
Съемный ящик для сбора опилок.

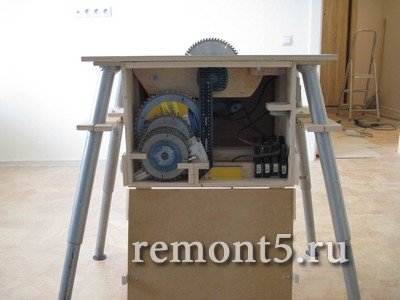

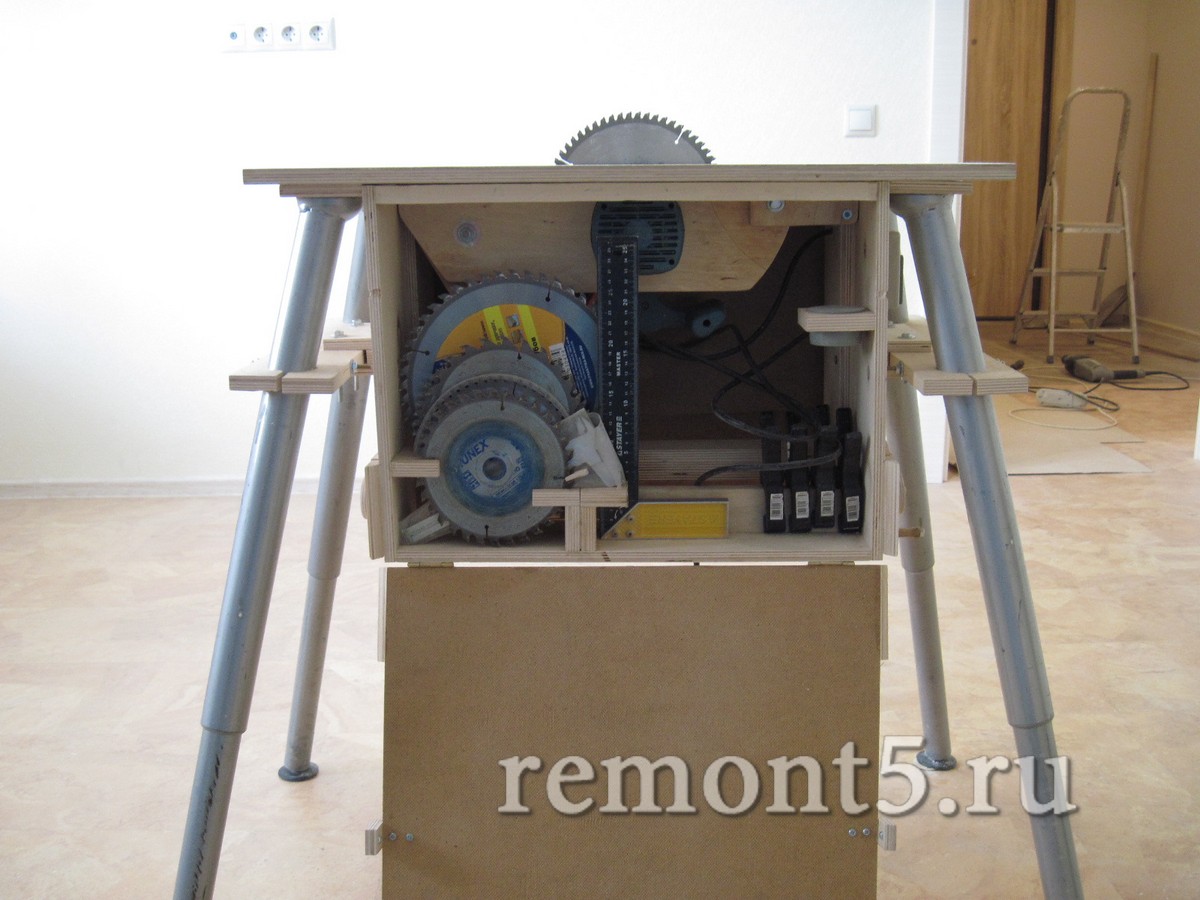

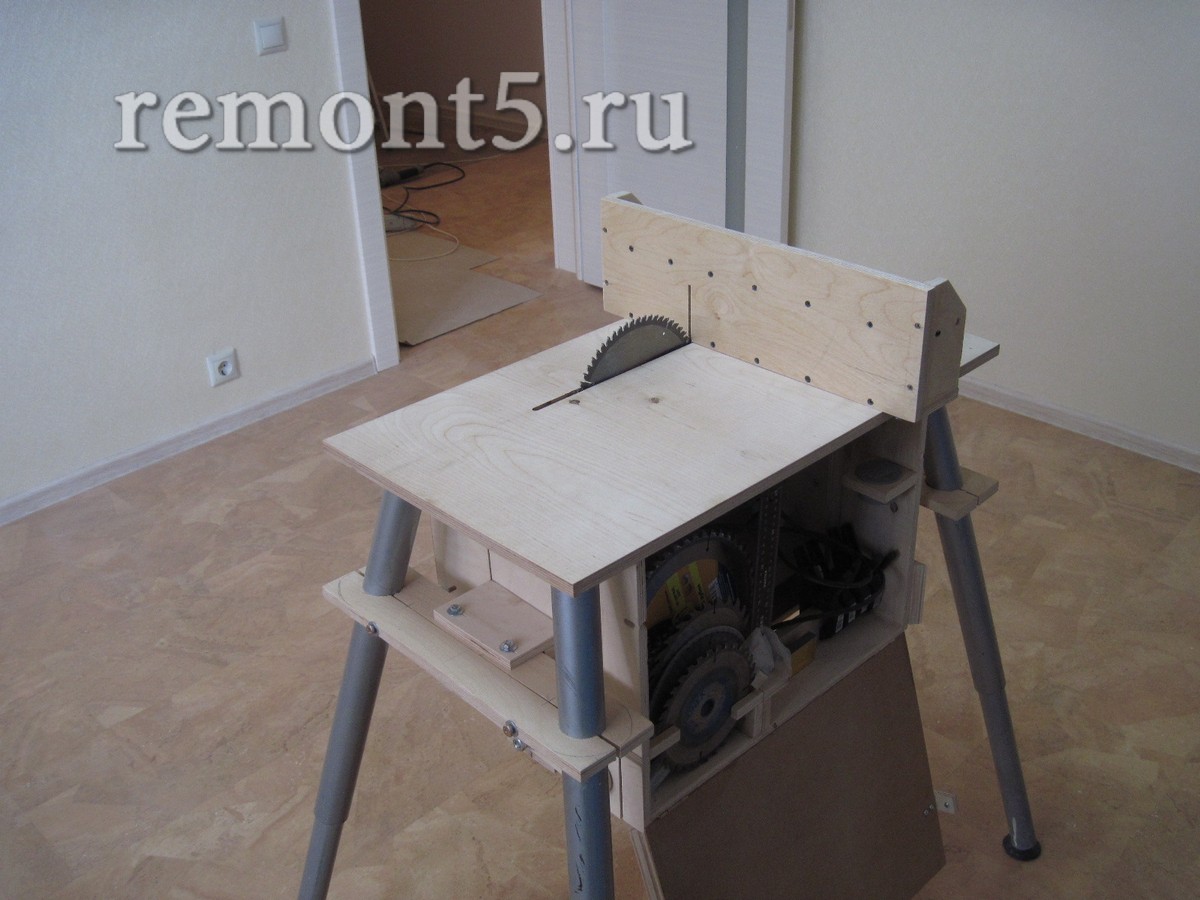

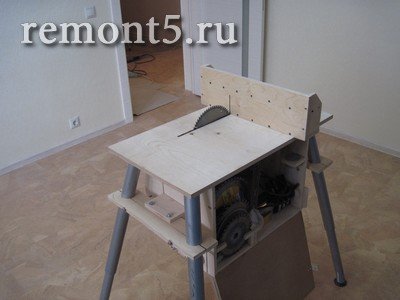

С другой стороны, в образовавшемся пустом пространстве, (там где двигатель) сделан органайзер для хранения сменных дисков, ключа для их замены, сопутствующих инструментов. Довольно удобно получилось, не нужно беспокоиться где все это хранить и не забудешь случайно взять что-нибудь необходимое, а то так может вся работа встать.

Самодельный распиловочный станок с ящиком для инструмента

Самодельные приспособления для точного распила древесины.

Из того же материала, то есть из фанеры сделано несколько приспособлений, нужных для качественного распила древесины. Упорная рейка с фиксатором обеспечивает точный параллельный распил древесины. Заготовка подается вдоль упорной рейки, которая не дает соскользнуть детали и задает размер. Фиксатор позволяет быстро перенастроить станок.

Станок с упорной рейкой из фанеры

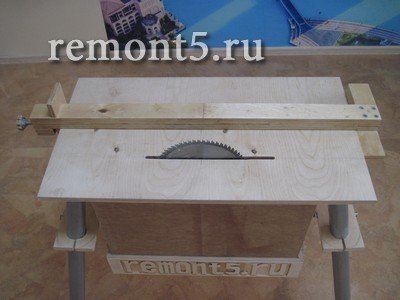

Упорная рейка для параллельного распила.

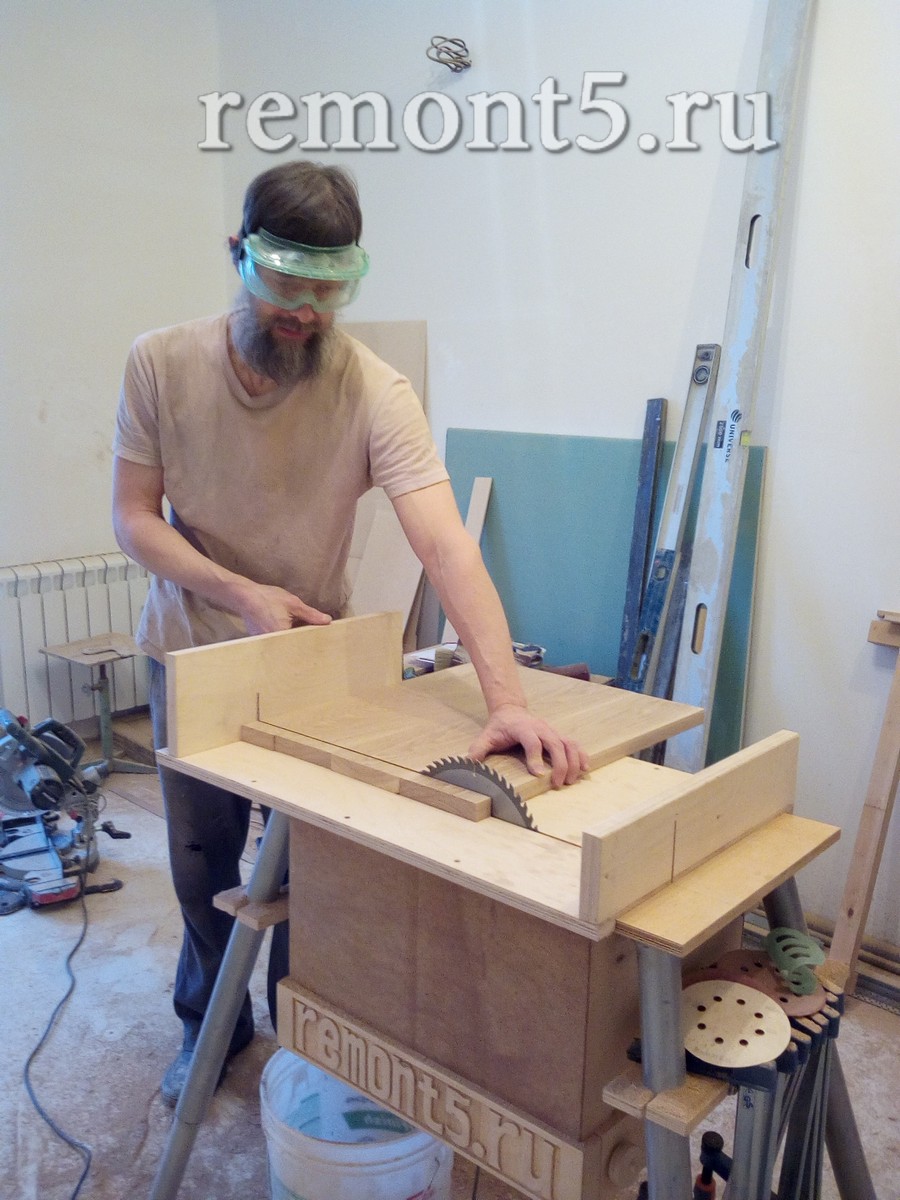

Каретка для торцевания помогает отпиливать заготовки строго под прямым углом, что является необходимым условием при изготовлении мебели и других задачах требующих высокой точности изготовления. Также сделаны большие салазки для торцевания. Дело обстоит так, что почти под каждую задачу, можно сделать специальное приспособление для распила, облегчающее работу и повышающее точность изготовления деталей из дерева. При наличии фанеры и прямых рук — это не проблема.

Самодельный станок с кареткой для торцевания
Каретка для торцевания.

Вот такой станок для распила древесины у нас получился. Конкуренцию заводу по выпуску электроинструментов мы конечно не составим, но для наших задач такого аппарата вполне достаточно. Пилит ровно и быстро, сейчас даже сложно себе представить, что раньше вручную что-либо пилили, к хорошему быстро привыкаешь - электролобзик пылится в гараже. Появилась возможность делать всякие интересные вещи из дерева, ДСП, фанеры и других похожих материалов. Например с помощью этого станка и фрезера была сделана мебель из дуба для ванной комнаты. Возможно в дальнейшем мы усовершенствуем этот станок или сделаем другой, о результатах сообщим дополнительно!

Самодельное приспособление для торцевания из фанеры
Торцевание заготовки с помощью салазок.
