Экран под ванной из гипсокартона и плитки

Сейчас в продаже имеются готовые экраны различных конструкций и расцветок, но если Вы все-таки решили сделать экран из плитки, то мы представляем Вашему вниманию небольшую фото инструкцию. Что бы там не говорили, а ванна облицованная плиткой, смотрится очень красиво и основательно.

Каркас для экрана под ванной можно выполнить из различных материалов: кирпича, гипсоблоков, пеноблоков и т.п., но наиболее оптимальной и простой в изготовлении, является конструкция из гипсокартона. Ее легко собрать и в случае необходимости, легко демонтировать, чего точно не скажешь о кирпичной кладке.

Итак, берем потолочную направляющую ПП27х28 (периметр). Делаем разметку на стенах и на полу, где должна быть направляющая. Нужно учесть толщину гипсокартона и плитки, чтобы, когда плитка будет наклеена, она была бы чуть-чуть утоплена под край ванной и ни в коем случае не выступала. Используя уровень, проводим вертикальные линии на стенах. Соединяем их на полу. Отмеряем расстояние от стены до стены по бортику ванной и вертикальные отрезки. Из направляющей делаем заготовку, надрезав края профиля и согнув так, чтобы по краям были вертикальные отрезки, а посередине, длина от стены до стены (должно получиться примерно 530-1500-530). Крепим эту П-образную конструкцию к стенам с помощью саморезов или дюбель гвоздей.

Затем прикрепляем направляющую к полу и ставим несколько вертикальных стоек для повышения жесткости конструкции. При установке направляющих желательно учитывать расположение будущих швов плитки. На этом этапе изготовления экрана нужно обеспечить расположение всех направляющих строго в одной плоскости, чтобы при укладке плитки не возникло проблем.

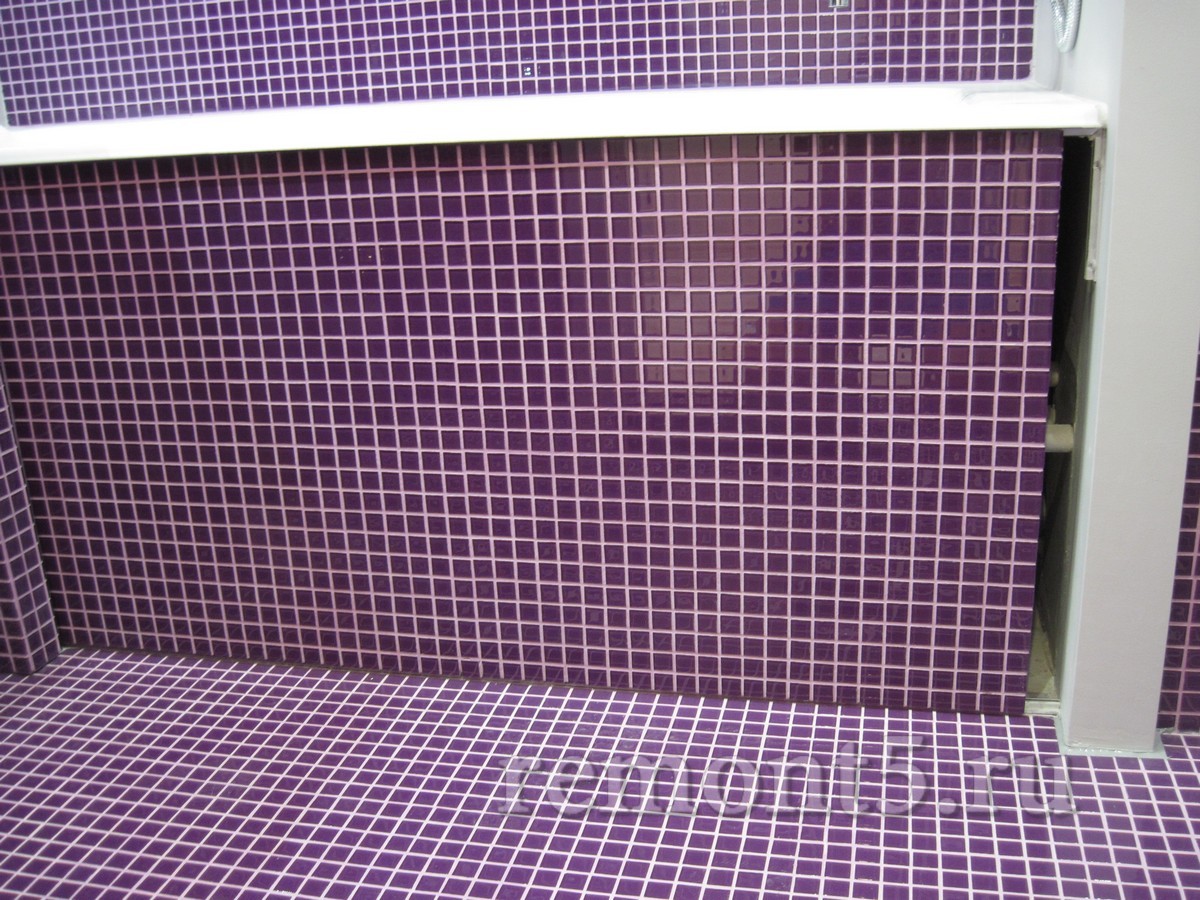

Обязательно надо оставить ревизию - съемную часть, через которую, в случае необходимости осуществляется доступ к трубам. В данном случае слева. Еще можно сделать нишу для ног внизу каркаса, чтобы удобнее было стоять возле ванны (здесь нет).

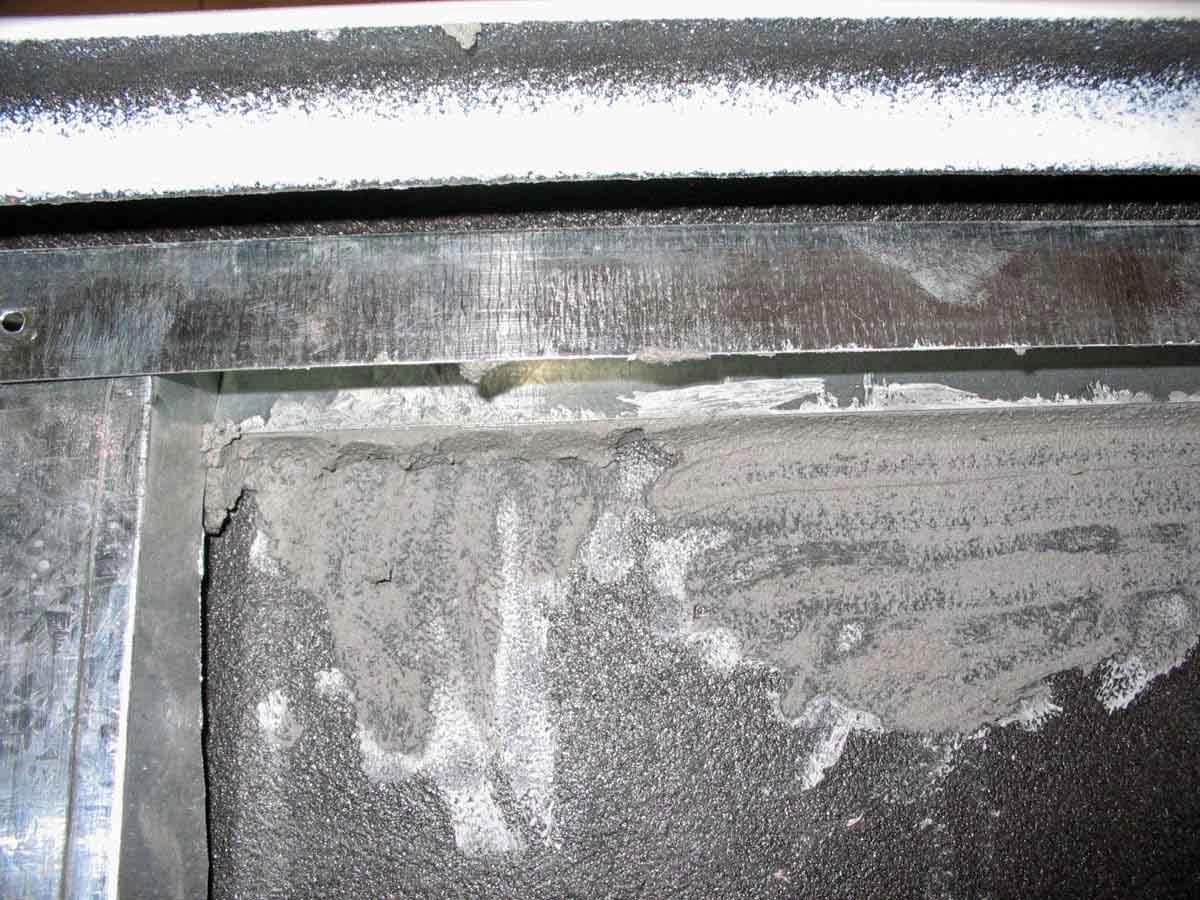

Для повышения жесткости экрана можно примазать верхнюю направляющую к корпусу чугунной ванны с помощью ротбанда или плиточного клея. Также можно воспользоваться монтажной пеной, но нужно следить чтобы при застывании прена не выгнула направляющую вперед, пена имеет свойство расширяться!

Теперь вырезаем лист гипсокартона нужного размера, или несколько, если не получается из одного. Стыки листов должны приходиться на направляющие и должны быть надежно закреплены с помощью саморезов. Прикручиваем этот лист к направляющим. Гипсокартон в ванной нужно использовать влагостойкий, зеленого цвета. Для ревизии вырезаем кусок гипсокартона, требуемой формы, но не прикручиваем. Он должен плотно вставляться и не выпадать. Для этого можно использовать мебельные магниты.

Получившуюся конструкцию обкладываем плиткой. Плитку на гипсокартон лучше всего приклеивать на жидкие гвозди. При необходимости плитку можно отрезать при помощи роликового плиткореза.

Так выглядит экран под ванной после затирки плиточных швов.

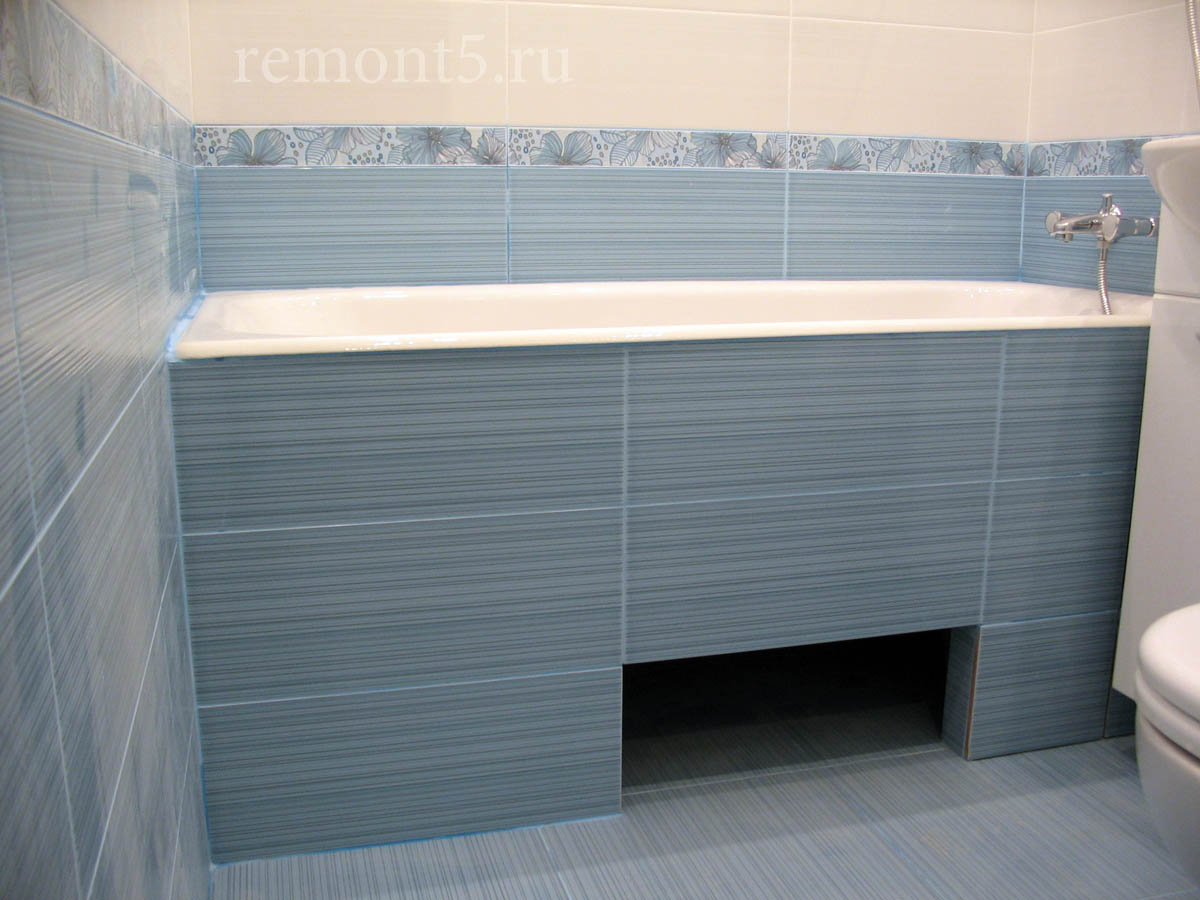

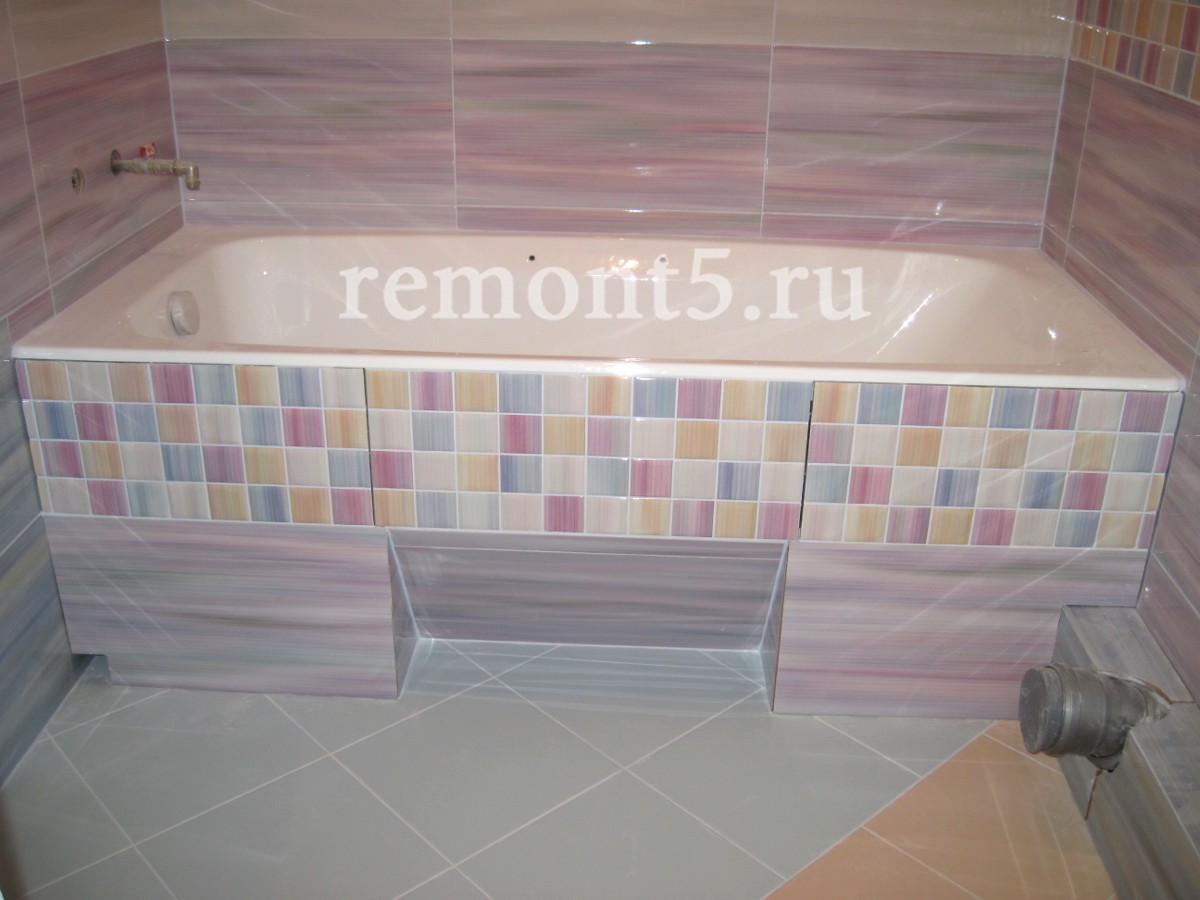

Так выглядит экран под ванной из плитки с нишей для ног, а также разных тазиков и прочего хлама (по желанию). По совместительству данное отверстие выполняет еще функцию вентиляции.

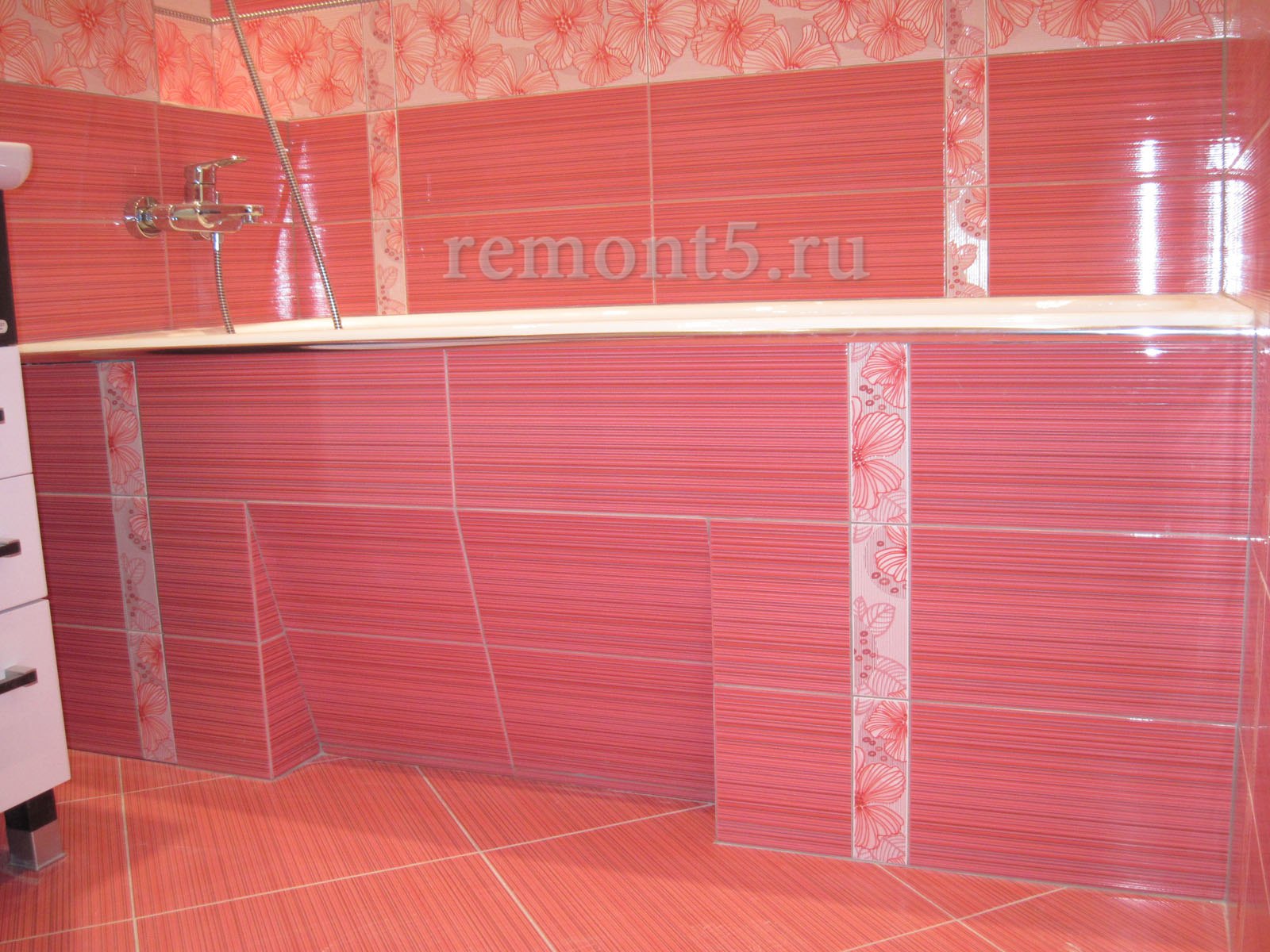

Еще один вариант экрана из плитки с глухой, наклонной нишей для ног.
